注1:D为滚子的有效直径。对圆柱滚子(空心滚子)D为公称直径;对圆锥滚子D为距大端面H/3处的直径(H为滚子长度);对球面滚子D为***大直径。

注 2:Be为套圈的有效壁厚。

d)~j)所示的套圈 Be为套圈的沟底壁厚;

k)所示的套圈Be为距套圈的内环面H/3处的厚度(H 为内外直径差值的 1/2);

1)~n)所示的套圈Be为距套圈大端面H/3处的壁厚(H为套圈的宽度);

o)~p)所示的套圈 Be为距套圈端面 H/3处的壁厚(H 为套圈的宽度);

q)所示的套圈 Be、Ds分别为接触圆处的厚度和直径;

r)和s)所示的套圈Be为套圈滚动面处的壁厚。

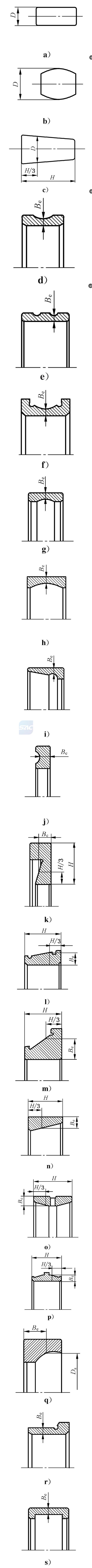

轴承套圈的有效壁厚和滚子有效直径如下图:
